GGD型交流低压配电柜

产品阐述

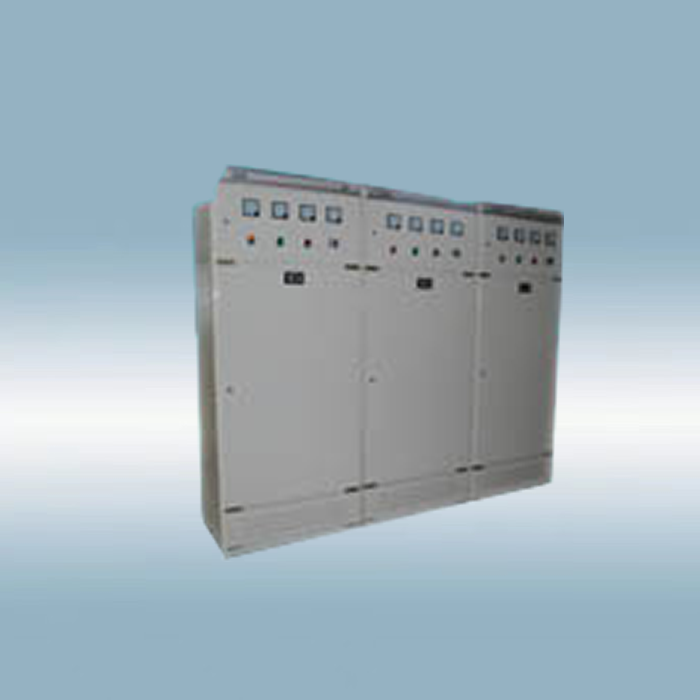

GGD系列交流低压配电柜
【 详细说明 】

适用范围
GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用.
  GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全、经济、合理、可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.GGD型系列固定式交流低压配电柜符合《低压成套开关设备和控制设备》IEC439-1《低压成套开关设备》GB7251-2005    ,《低压开关设备和控制设备 低压断路器》GB14048.2—94,《低压开关设备和控制设备、低压断路器、低压开关、隔离开关及熔断器组合电器》GB14048.3-93等标准.参照国际IEC298的标准,具有“五防”闭锁功能.
使用条件

1.周围空气温度不高于+40℃,不低于-5℃.24h内的平均温度不得高于+35℃.
2.户内安装使用,使用地点的海拔高度不得超过2000m.
3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对
湿度.(例如+20℃为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响.
4.设备安装时与垂直的倾斜度不超过5%
5.设备应安装在无剧烈震动和干燥的地方,以及不足使电器元件受到腐蚀的场所.
6.用户如有特殊要求时可与我公司协商解决.
结构特点:
■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.
■ GGD配电柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的.
■ GGD配电柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新
■ 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.
■ 柜体的防护等级为IP30,用户也可根据环境的要求在IP20—IP40之间选择.
GGD-1、2、3交流低压配电柜的基本参数:

型号额定电压KV额定电流(A)额定短路开断电流(KA)额定短时耐受电流1S(KA)额定峰值耐受电流(KA)
GGD1380VA1000151530
B600(630)
C400
GGD2380VA1600(1000)303063
B1000
C
GGD3380VA31505050165
